DESCRIÇÃO TÉCNICA

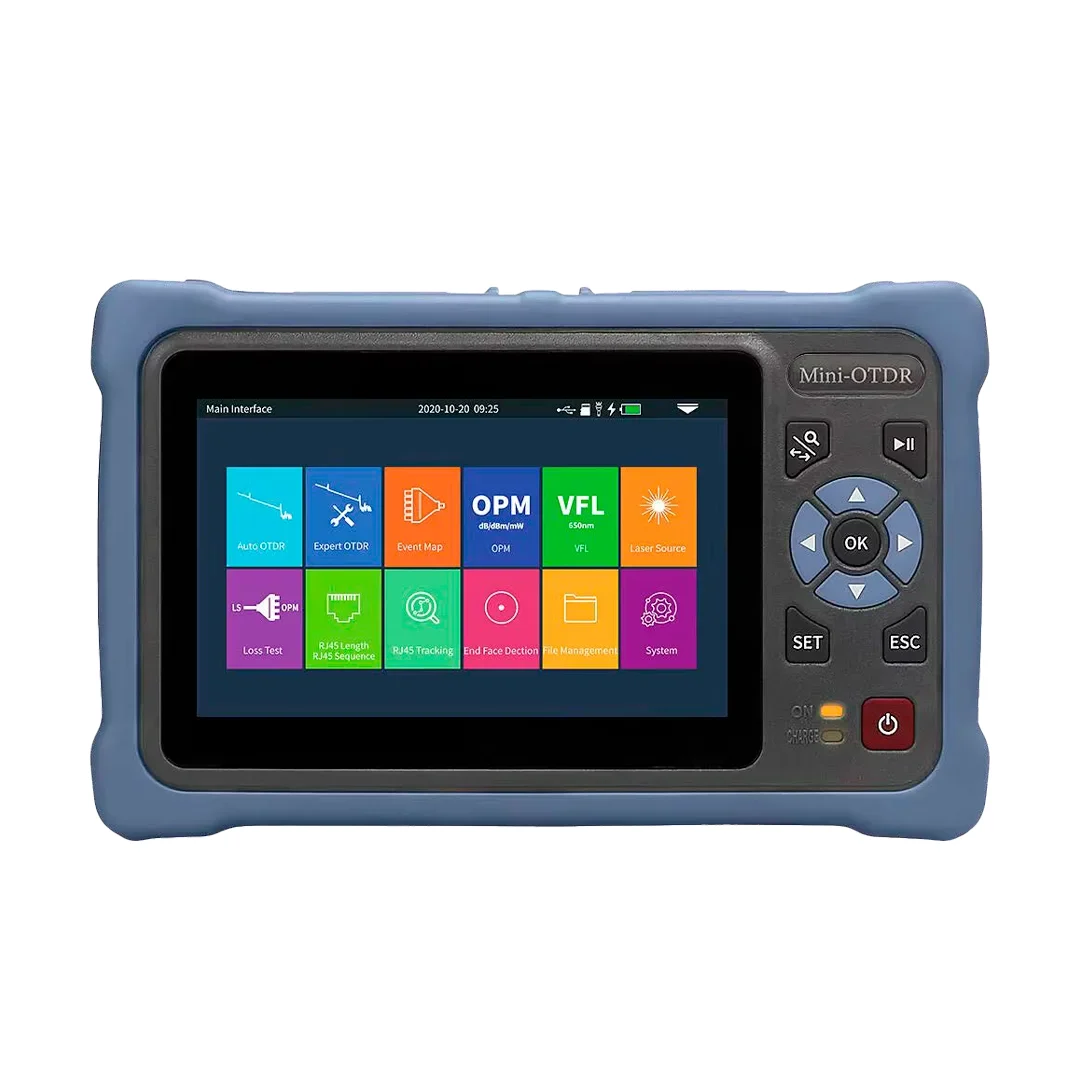

O OTDR 9x1 FiberVix FV2002 é um equipamento multifuncional para análise, medição e diagnóstico de redes de fibra óptica. Desenvolvido para aplicações profissionais, integra 12 funções em um único dispositivo, permitindo testes rápidos e precisos em ambientes de instalação, manutenção e reparo de redes ópticas.

Indicado para projetos FTTX, backbone secundário, manutenção preventiva e corretiva, reparos emergenciais e testes em linhas ativas, o FV2002 oferece interface intuitiva, operação automática ou avançada (modo especialista) e alta capacidade de armazenamento de dados. Sua tela touchscreen de 4,3”, bateria de longa duração e suporte a multitarefas tornam o equipamento ideal para uso em campo.

Comprimento de onda

1550 nm ±20 nm

1650 nm ±20 nm (porta para fibra ativa)

Alcance máximo: 24 dB

Evento cego: 2,5 m

Zona morta de atenuação: 8 m

Faixa de teste: 100 m a 100 km

Largura de pulso: 3 ns a 20 µs

Precisão de distância

±(1 m + intervalo de amostra + 0,005% da distância)

Linearidade: ±0,05 dB/dB

Resolução de perda: 0,001 dB

Limite de perda: 0,20 dB

Índice de refração: 1,00000 a 2,00000

Precisão de reflexão: ±3 dB

Análise de perda: Método de 4 pontos ou 5 pontos

Conector: FC/UPC (conversível SC/ST)

Classe de segurança do laser: Classe 2

Power Meter (OPM)

Faixa de onda: 800 a 1700 nm

Ondas calibradas: 850 / 980 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm

Faixa de medição

• 70 a +10 dBm (opcional)
• 50 a +26 dBm (padrão)

Resolução: 0,01 dB

Incerteza: ±5%

Identificação de frequência: CW / 270 / 330 / 1k / 2kHz

VFL – Localizador de Falhas Visual

Comprimento de onda: 650 nm ±20 nm

Potência de saída: ≥10 mW

Modos: CW / 1 Hz / 2 Hz

Classe de segurança: Classe 3

LS – Fonte de Luz

Comprimento de onda: Compatível com OTDR

Tipo de laser: FP-LD

Potência: -5 a -3 dBm (ajustável)

Estabilidade: ±0,5 dB / 15 min

Modos: CW / 270 / 330 / 1k / 2kHz

Rastreamento de Cabo RJ45

Modo: Rastreamento digital

Distância máxima: ≤300 m

Rastreamento online de par de linhas: Suportado
