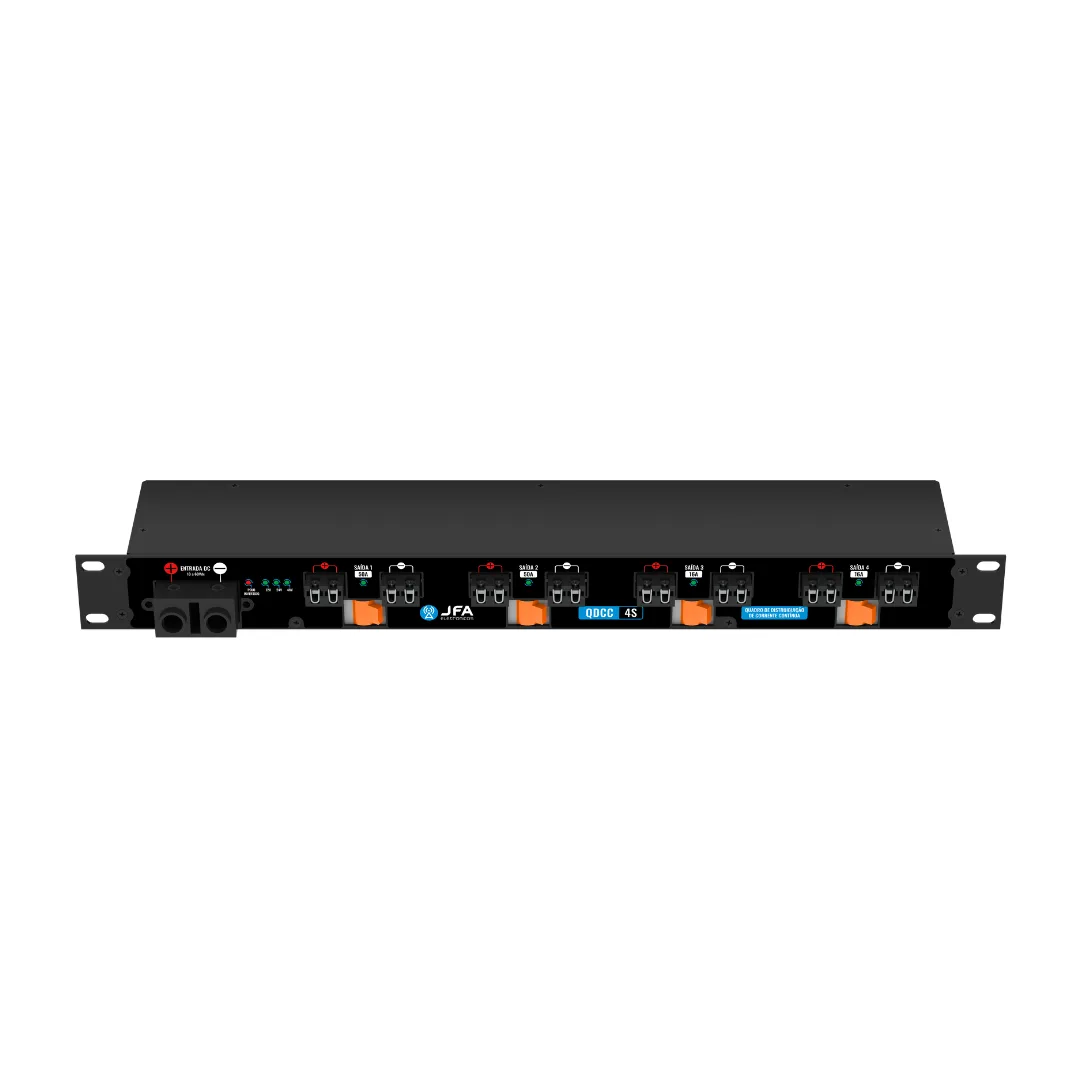

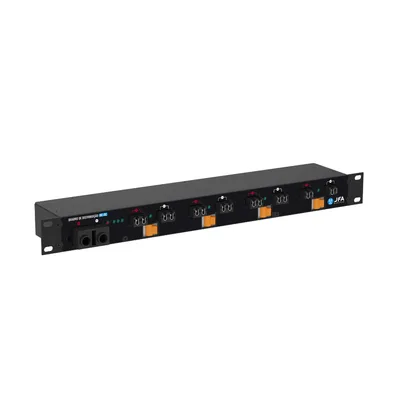

PDU DC Quadro de Distribuicao de Corrente Continua 48V QDCC S4- JFA

PDU DC Quadro de Distribuição de Corrente Contínua 48V QDCC S4 - JFA

O Quadro de Distribuição em Corrente Contínua (DC) da JFA, modelo QDCC S4, é uma solução versátil e robusta projetada para distribuição eficiente de energia em painéis elétricos e racks DC. Com capacidade para lidar com uma ampla faixa de tensões de entrada, este quadro oferece quatro saídas individuais, cada uma protegida por disjuntores independentes, garantindo segurança e controle durante o seccionamento e manobra dos equipamentos.

Descrição de Funcionamento

O QDCC JFA é compatível com uma variedade de níveis de tensão DC, entre 10V e 60V, e apresenta indicadores LED no painel frontal para facilitar o acompanhamento da tensão de entrada. Os LEDs indicam as faixas de tensão de 12V (9 a 16V), 24V (17 a 36V) e 48V (37 a 60V), proporcionando ao usuário uma rápida identificação da tensão do sistema.

Um LED adicional de "Polo Invertido" alerta caso a conexão de entrada DC seja realizada de forma incorreta. Cada uma das quatro saídas possui seu próprio LED indicativo de energia, permitindo visualizar facilmente quais conectores estão energizados.

Especificações Técnicas

• Entrada:

• Faixa de Tensão: 10 a 60Vdc
• Bitola do Fio: 50mm

• Saídas:

• Número de Saídas: 4
• Proteção por Disjuntor Curva C

• Saída 1 e 2: Corrente de 50A
• Saída 3 e 4: Corrente de 16A
• Bitola do Fio: 10mm

• Indicadores:

• Tensão de Entrada: 12V (9 a 16Vdc), 24V (17 a 36Vdc), 48V (37 a 60Vdc)
• Polo Invertido
• Saída Energizada

• Consumo: 10mA
• Dimensões: 1U - Rack 19”
• Peso: 1,640 Kg

Benefícios:

• Versatilidade de tensão de entrada
• Proteção individual por disjuntores em cada saída
• Facilidade de monitoramento com indicadores LED
• Organização e proteção para equipamentos conectados
• Design compacto e montagem em rack para otimização de espaço

O Quadro de Distribuição de Corrente Contínua 48V QDCC S4 da JFA é a escolha ideal para distribuição segura e eficiente de energia em sistemas DC, proporcionando controle e confiabilidade em ambientes industriais, de telecomunicações, e sistemas de energia alternativa.
